Examen de control de maquinas
Conclusión:
Aprendi conceptos nuevos para tener un bueno conocimiento cuando llegue el exámenes de peritasgo
Cronicas :
Primera parte Selección única:
Marque la letra correspondiente a la respuesta correcta. valor 10 puntos

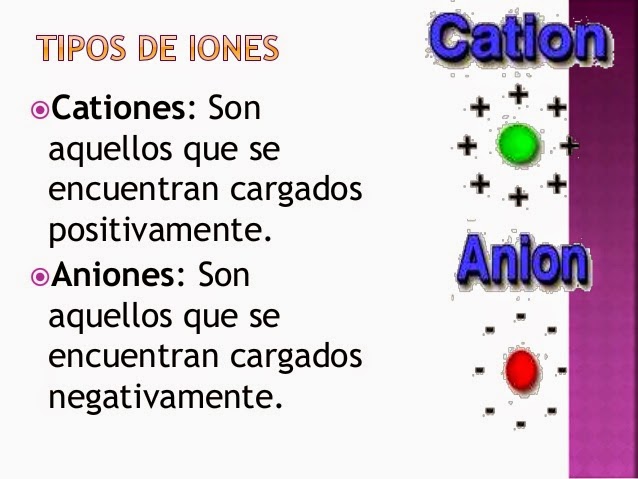

1- Los átomos que tienen un desequilibrio en su carga se denomina
a- Ion
b- Anión
c- Catión
Primera parte Selección única:
Marque la letra correspondiente a la respuesta correcta. valor 10 puntos
1- Los átomos que tienen un desequilibrio en su carga se denomina
a- Ion
b- Anión
c- Catión
2- Para aumentar la capacidad de corriente en un circuito utilizando pilas, estas se deben conectar
a- serie
3- En el siguiente circuito, determine el valor de la potencia total en watts que suministra la fuente
d- 400
Lo primero que hay que hacer es medir la resistencia total en serie que seria
req= R1+R2+R3
req=30 oh+30 oh+40 oh
req= 100 oh
El segundo paso es sacar la intensidad que hay en el circuito
I=V/R
I=200v/ 100 oh
I= 2 A
Por ultimo se saca la potencia
P= VxI
P= 200Vx 2A
P= 400 W
4- La perdida de potencia que se da en todos los materiales magneticos producto de la ley de Lenz se conoce como:
c- Corriente de Foucault
Por que estas corrientes circulares de Foucault crean electroimanes con campos magnéticos que se oponen al efecto del campo magnético aplicado. Cuanto más fuerte sea el campo magnético aplicado, o mayor la conductividad del conductor, o mayor la velocidad relativa de movimiento, mayores serán las corrientes de Foucault y los campos opositores generados.
5- El concepto que se refiere al numero de oscilaciones que se dan en un segundo en una señal électrica se denomina
c- Frecuencia
es una magnitud que mide el número de repeticiones por unidad de tiempo de cualquier fenómeno o suceso periódico.
6-La caída de tensión de la resistencia numero tres del siguiente circuito es
a- 3,14V
Primero se debe de saber que la fuente es de 12v entonces se reparte esa cantidad a las 3 resistencias como la R1 es la mas alta pasan 6 voltios y entre la R3 y la R4 se dividen los otros 6 voltios de la fuente, como la resistencia 3 vale mas que la resistencia 4 entonces la R3 obtiene mas voltaje
7- La resistencia equivalente a los siguientes colores de un resistor es
c- 6,5k oh
Azul = 6
Verde= 5
Rojo= 2
Plateado= 10%
6500 = 6,5 k oh (10x3)
8- La resistencia equivalente al porcentaje de tolerancia de un resistir electrico de carbon con los siguientes colores es:
b- 47 M oh
Amarillo= 4
Violeta= 7
Verde= 5
Plateado= 10%
4700000 = 47 M oh ( 10x6)
10- Analice el siguiente circuito
¿ Considere a que tipo de rectificador corresponde?
b- Rectificador de media onda
es un circuito empleado para eliminar la parte negativa o positiva de una señal de corriente alterna de lleno conducen cuando se polarizan inversamente. Además su voltaje es positivo.
2 Parte Respuesta Corta
1- Reescriba las siguientes cifras en nomenclatura ingenieril
15 000 000 000 000 000 A = 1.5x10 a la19
12x10-8 oh = 0,000000015
2- Defina tecnicamente la tension electrica
también denominada voltaje es una magnitud fisica que cuantifica la diferencia de potencial eléctrico entre dos puntos
3- Dibuje el Grafico de carga de una red que tiene un condensador de 6 uf y una resistencia de 10 M oh con un voltaje de 24 voltios de corriente directa. Utilice los valores de voltaje y tiempo reales no porcentuales.
T= RxC
T= 6 X 10 = 60 segundos
Entonces cada tao va hacer de 60 segundos cada uno de izquierda a derecha
5- Defina técnicamente frecuencia
es una magnitud que mide el número de repeticiones por unidad de tiempo
8- Considere el siguiente diagrama
La R5 esta haciendo corto a si que se elimina
Las dos Resistencias de 10 oh como son iguales se dividen entre dos a si que cada una es de 5 oh y se elimina una
Ahora se suman en serie
Req= 5 oh+5 oh + 5 oh
Req= 15 oh
10- tecnicamente a la facilidad para establecer en un material lineas de flujo magnetico se le denomina como
Permeabilidad
es la capacidad que tiene un material de permitirle a un flujo que lo atraviese sin alterar su estructura interna. Se afirma que un material es permeable si deja pasar a través de él una cantidad apreciable de fluido en un tiempo dado, e impermeable si la cantidad de fluido es despreciable.
11- Dibuje un rectificador de onda completa de que no sea cuadro rectificador de diodos denominado
12- Determine la energia que consume un bombillo de 75w en 72 horas continuas de uso
E= Pxt
E= 75wx 72h
E= 5400
E= 5400/1000
E= 5.4 kw/h
13- Mencione cual es la unidad de la frecuencia
hertz-Hz
lll Parte desarrollo
1- Averigue los siguientes magnitudes del circuito que a continuacion se le presenta
1- Resistencia thevenin:
RTH=5000x2000 oh/ 5000+2000+3000
RTH= 4428,57 ohs
2- corriente de RL:
no circula ninguna corriente
3- Tension de thevenin
VTH= 2000/ 5000+2000x 12v
VTH= 4.8 V
4- circuito equivalente de thevenin
1- calcule la impedancia total de el siguiente. Exprese su respuesta de forma rectangular y trace el diagrama de impedancia
I= V/ R
I= 120V/ 510 oh
I=0.23 A
Z= V/ I
Z= 120V/ 0.23 A
Z= 521.73
Z= R+XL
Z= 510+2000
Z= 2510
Z= R+XC
Z= 510+ 5000
Z= 5510
